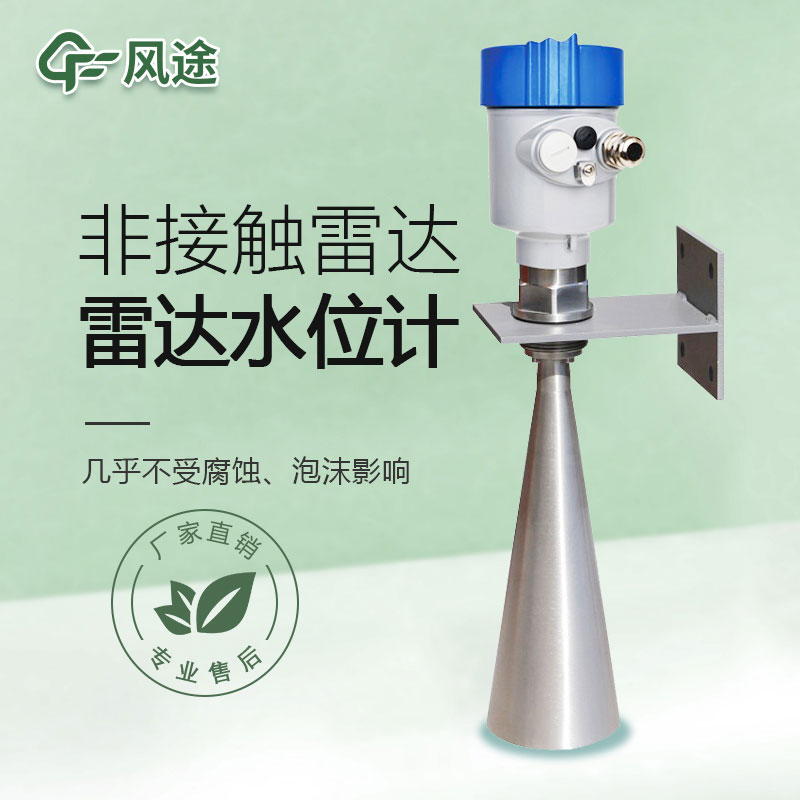

雷達液位計工作原理以及功能特點

雷達液位計的工作原理

雷達物位天線發射較窄的微波脈沖，經天線向下傳輸。微波接觸到被測介質表面后被反射回來再次被天線系統接收，將信號傳輸給電子線路部分自動轉換成物位信號（因?yàn)槲⒉▊鞑ニ俣葮O快，電磁波到達目標并經反射返回接收器這一來回所用的時間幾乎是瞬間的）。

功能特點

1.一體化設計，沒有外部移動部件，無機械磨損，延長了使用壽命；

2.不需要傳播媒介，不會受到蒸汽、大氣以及揮發性介質的影響，提高精度；

3.非接觸式測量，不會受到罐內介質的密度、濃度等物理特性的影響；

4.具有良好的抗干擾能力，可以在惡劣環境下使用；

5.體積小、重量輕。

技術參數

應用：耐溫、耐壓、輕微腐蝕的液體

測量范圍：30米

過程連接：螺紋、法蘭

介質溫度：-40～250℃

過程壓力：-0.1～4.0MPa

精度：±3mm

防護等級：IP67

頻率范圍：26GHz

防爆等級：ExiaⅡC T6 Ga/Exd ia IIC T6 Gb

信號輸出：4...20mA/HART(兩線/四線)RS485/Mod bus
