采用LoRa無線透傳技術的無人機風速風向儀有效覆蓋半徑達400米，通過透傳模塊實現無延遲數據回傳，實時反饋風況，適用于無人機搭載的風速風向測量場景。

400米LoRa透傳款無人機風速風向儀是一款基于LoRa無線透傳技術設計的專用測量設備，用于無人機平臺搭載并實時采集高空風速與風向數據。

該設備的技術核心在于LoRa無線透傳模塊。模塊包含兩個單元，分別安裝在無人機端和地面端，每個單元均配備天線。地面端通過USB轉485模塊連接電腦或數據終端，無人機端與風速風向儀本體連接。系統開機后，兩端模塊自動建立無線連接，將風速風向儀采集到的數據以透傳方式直接傳輸至地面，不經過額外協議轉換，因此傳輸過程中無數據延遲。

在傳輸距離方面，該套設備有效覆蓋半徑達到400米。這一距離基于LoRa調制技術的低功耗廣域特性實現，在實際開闊環境中可穩定維持連接。對于無人機飛行作業而言，400米覆蓋范圍能夠滿足大部分低空測量任務的需求，包括農業植保、環境監測、氣象數據采集以及電力巡檢等場景。

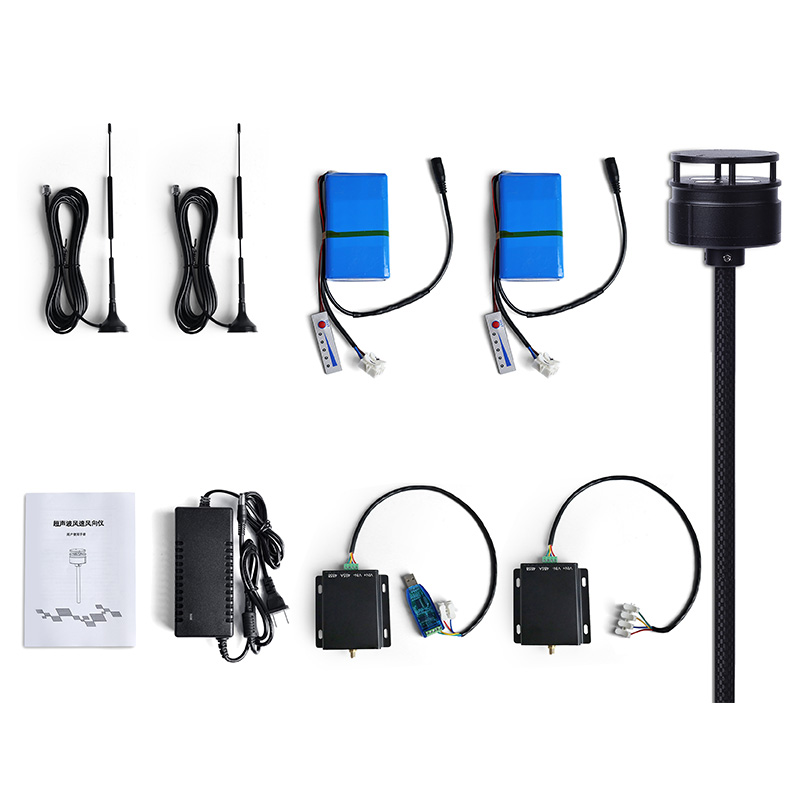

產品組成包括五部分。無人機風速風向儀一臺，用于測量風速和風向數值。鋰電池兩個，規格為12.6V-12000mA，顏色為藍色，為風速風向儀及無人機端的LoRa模塊提供電源。鋰電池充電器一個，用于電池的日常充電維護。USB轉485模塊一個，用于地面端LoRa模塊與電腦之間的數據接口轉換。LoRa透傳模塊兩個，均包含天線，分別作為機載端和地面端使用。

在實際操作中，風速風向儀安裝在無人機機身上方或機臂延伸支架上，以避開旋翼氣流對測量結果的影響。測量儀內部的風速傳感器通常采用三杯式或超聲式結構，風向傳感器則通過電子羅盤與風向標配合確定相對方位。采集到的原始數據由機載LoRa模塊發送，地面模塊接收后通過USB轉485模塊將數據以標準串口協議輸出，用戶可在上位機軟件中直接讀取實時風速、風向以及瞬時風速、平均風速等參數。

該設備的透傳特性降低了系統集成的復雜度。由于采用透傳模式，地面端接收到的數據與風速風向儀原始輸出數據格式一致，用戶無需解析額外通信協議，可直接使用現有數據采集軟件進行處理。同時，LoRa透傳模塊的工作頻段屬于免授權頻段，設備部署時無需申請專用頻率，降低了使用門檻。

供電系統采用兩塊大容量鋰電池交替使用，單塊電池容量為12000mA，可支撐風速風向儀與機載LoRa模塊連續工作數小時，滿足多次飛行任務的需求。藍色電池外殼便于在多塊電池中快速識別該設備專用電池。充電器為配套型號，輸出電壓與電流適配電池規格，確保充電安全。

在數據傳輸可靠性方面，LoRa技術具備較強的抗干擾能力和弱信號接收能力。即使無人機在飛行過程中與地面端之間存在遮擋物或距離拉遠，無線鏈路仍能保持連接，數據不會因信號波動而中斷。對于風速風向這類需要實時響應的動態數據，穩定的傳輸鏈路確保了地面操作人員能夠即時獲取風況變化，及時調整飛行計劃或做出安全判斷。

該款無人機風速風向儀適用于需要高空風場數據的專業領域。在農業遙感中，風速數據用于判斷噴灑作業窗口期。在環境監測中，風向數據有助于追溯污染物擴散路徑。在電力巡檢中，實時風況信息為無人機飛行安全提供參考。400米的無線覆蓋范圍結合無延遲的透傳機制，使該設備在中小型無人機平臺上形成了一套完整的風場測量與數據傳輸方案。
